SPRING TYPE
⤓ 제품 카탈로그 다운로드스프링형 패드 KPIS · KPTS
금구에 스프링 버퍼가 들어 있어 공작물의 높이 편차와 접촉 충격을 흡수합니다. 형번은 패드 직경-스트로크(mm) 순서입니다. 예) KPIS-25-30 : Ø25 패드, 스트로크 30 mm

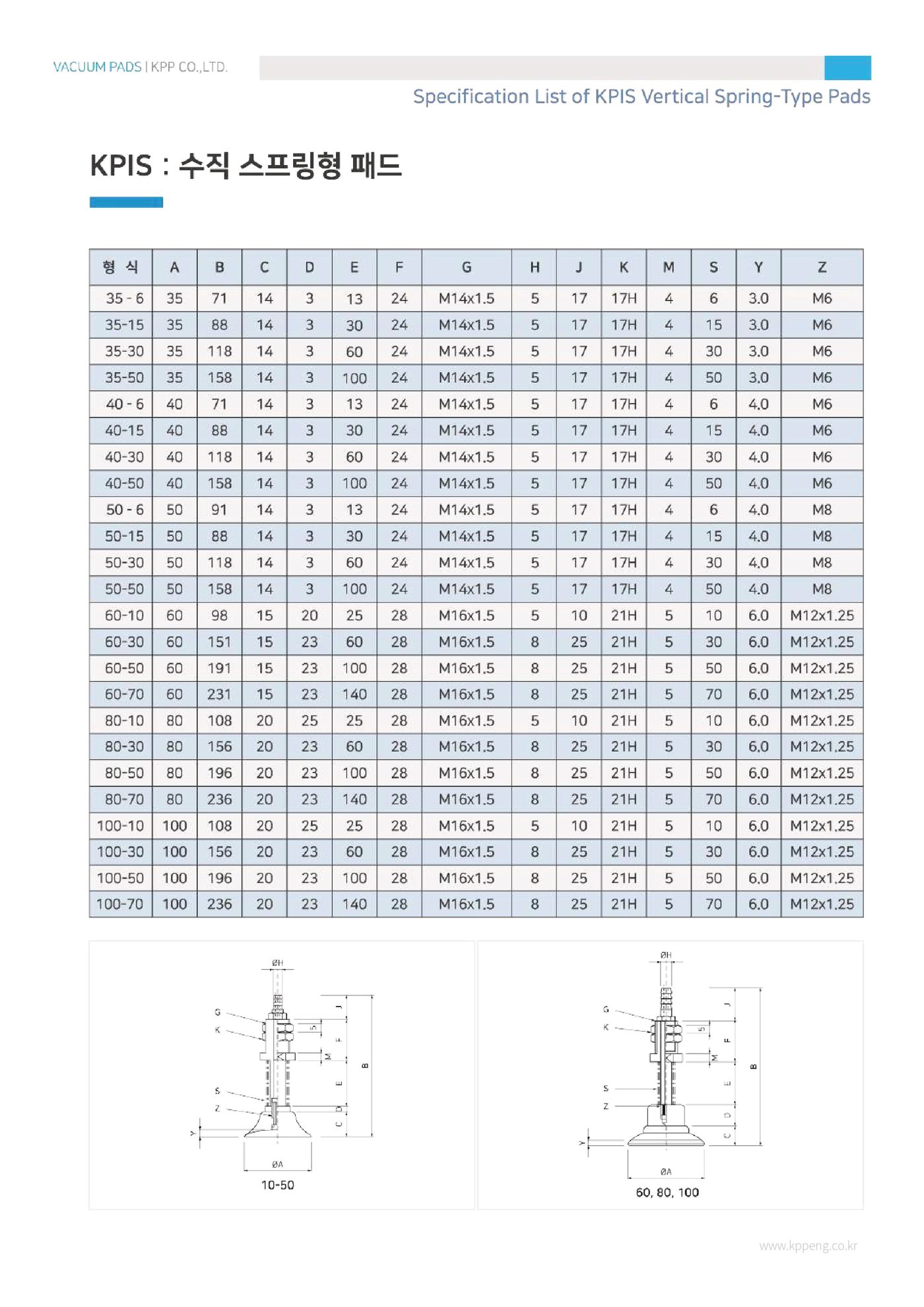

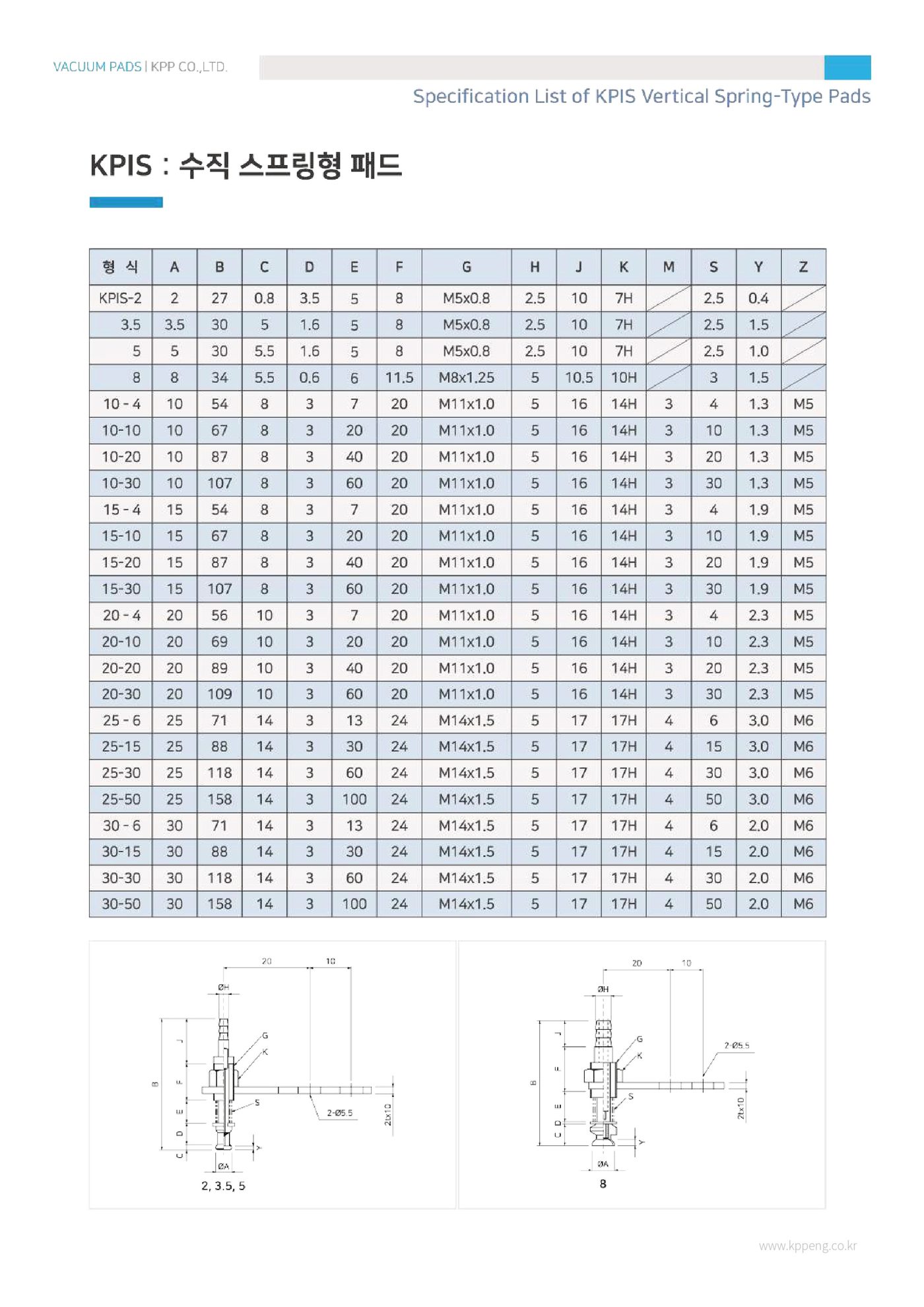

KPIS
수직 스프링형 패드
Vertical Spring-Type Pads
진공 포트가 위로 연결되는 스프링형입니다. 스트로크 4 ~ 70 mm.
KPIS-2 ~ KPIS-100-70 · 48개 형번
| 형식 | A | B | C | D | E | F | G | H | J | K | M | S | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KPIS-2 | 2 | 27 | 0.8 | 3.5 | 5 | 8 | M5x0.8 | 2.5 | 10 | 7H | 2.5 | 0.4 | ||
| KPIS-3.5 | 3.5 | 30 | 5 | 1.6 | 5 | 8 | M5x0.8 | 2.5 | 10 | 7H | 2.5 | 1.5 | ||
| KPIS-5 | 5 | 30 | 5.5 | 1.6 | 5 | 8 | M5x0.8 | 2.5 | 10 | 7H | 2.5 | 1.0 | ||
| KPIS-8 | 8 | 34 | 5.5 | 0.6 | 6 | 11.5 | M8x1.25 | 5 | 10.5 | 10H | 3 | 1.5 | ||
| KPIS-10-4 | 10 | 54 | 8 | 3 | 7 | 20 | M11x1.0 | 5 | 16 | 14H | 3 | 4 | 1.3 | M5 |
| KPIS-10-10 | 10 | 67 | 8 | 3 | 20 | 20 | M11x1.0 | 5 | 16 | 14H | 3 | 10 | 1.3 | M5 |
| KPIS-10-20 | 10 | 87 | 8 | 3 | 40 | 20 | M11x1.0 | 5 | 16 | 14H | 3 | 20 | 1.3 | M5 |
| KPIS-10-30 | 10 | 107 | 8 | 3 | 60 | 20 | M11x1.0 | 5 | 16 | 14H | 3 | 30 | 1.3 | M5 |
| KPIS-15-4 | 15 | 54 | 8 | 3 | 7 | 20 | M11x1.0 | 5 | 16 | 14H | 3 | 4 | 1.9 | M5 |
| KPIS-15-10 | 15 | 67 | 8 | 3 | 20 | 20 | M11x1.0 | 5 | 16 | 14H | 3 | 10 | 1.9 | M5 |
| KPIS-15-20 | 15 | 87 | 8 | 3 | 40 | 20 | M11x1.0 | 5 | 16 | 14H | 3 | 20 | 1.9 | M5 |
| KPIS-15-30 | 15 | 107 | 8 | 3 | 60 | 20 | M11x1.0 | 5 | 16 | 14H | 3 | 30 | 1.9 | M5 |
| KPIS-20-4 | 20 | 56 | 10 | 3 | 7 | 20 | M11x1.0 | 5 | 16 | 14H | 3 | 4 | 2.3 | M5 |
| KPIS-20-10 | 20 | 69 | 10 | 3 | 20 | 20 | M11x1.0 | 5 | 16 | 14H | 3 | 10 | 2.3 | M5 |
| KPIS-20-20 | 20 | 89 | 10 | 3 | 40 | 20 | M11x1.0 | 5 | 16 | 14H | 3 | 20 | 2.3 | M5 |
| KPIS-20-30 | 20 | 109 | 10 | 3 | 60 | 20 | M11x1.0 | 5 | 16 | 14H | 3 | 30 | 2.3 | M5 |
| KPIS-25-6 | 25 | 71 | 14 | 3 | 13 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 6 | 3.0 | M6 |
| KPIS-25-15 | 25 | 88 | 14 | 3 | 30 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 15 | 3.0 | M6 |
| KPIS-25-30 | 25 | 118 | 14 | 3 | 60 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 30 | 3.0 | M6 |
| KPIS-25-50 | 25 | 158 | 14 | 3 | 100 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 50 | 3.0 | M6 |
| KPIS-30-6 | 30 | 71 | 14 | 3 | 13 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 6 | 2.0 | M6 |
| KPIS-30-15 | 30 | 88 | 14 | 3 | 30 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 15 | 2.0 | M6 |
| KPIS-30-30 | 30 | 118 | 14 | 3 | 60 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 30 | 2.0 | M6 |
| KPIS-30-50 | 30 | 158 | 14 | 3 | 100 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 50 | 2.0 | M6 |
| KPIS-35-6 | 35 | 71 | 14 | 3 | 13 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 6 | 3.0 | M6 |
| KPIS-35-15 | 35 | 88 | 14 | 3 | 30 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 15 | 3.0 | M6 |
| KPIS-35-30 | 35 | 118 | 14 | 3 | 60 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 30 | 3.0 | M6 |
| KPIS-35-50 | 35 | 158 | 14 | 3 | 100 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 50 | 3.0 | M6 |
| KPIS-40-6 | 40 | 71 | 14 | 3 | 13 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 6 | 4.0 | M6 |
| KPIS-40-15 | 40 | 88 | 14 | 3 | 30 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 15 | 4.0 | M6 |
| KPIS-40-30 | 40 | 118 | 14 | 3 | 60 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 30 | 4.0 | M6 |
| KPIS-40-50 | 40 | 158 | 14 | 3 | 100 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 50 | 4.0 | M6 |
| KPIS-50-6 | 50 | 91 | 14 | 3 | 13 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 6 | 4.0 | M8 |
| KPIS-50-15 | 50 | 88 | 14 | 3 | 30 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 15 | 4.0 | M8 |
| KPIS-50-30 | 50 | 118 | 14 | 3 | 60 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 30 | 4.0 | M8 |
| KPIS-50-50 | 50 | 158 | 14 | 3 | 100 | 24 | M14x1.5 | 5 | 17 | 17H | 4 | 50 | 4.0 | M8 |
| KPIS-60-10 | 60 | 98 | 15 | 20 | 25 | 28 | M16x1.5 | 5 | 10 | 21H | 5 | 10 | 6.0 | M12x1.25 |
| KPIS-60-30 | 60 | 151 | 15 | 23 | 60 | 28 | M16x1.5 | 8 | 25 | 21H | 5 | 30 | 6.0 | M12x1.25 |
| KPIS-60-50 | 60 | 191 | 15 | 23 | 100 | 28 | M16x1.5 | 8 | 25 | 21H | 5 | 50 | 6.0 | M12x1.25 |
| KPIS-60-70 | 60 | 231 | 15 | 23 | 140 | 28 | M16x1.5 | 8 | 25 | 21H | 5 | 70 | 6.0 | M12x1.25 |
| KPIS-80-10 | 80 | 108 | 20 | 25 | 25 | 28 | M16x1.5 | 5 | 10 | 21H | 5 | 10 | 6.0 | M12x1.25 |
| KPIS-80-30 | 80 | 156 | 20 | 23 | 60 | 28 | M16x1.5 | 8 | 25 | 21H | 5 | 30 | 6.0 | M12x1.25 |
| KPIS-80-50 | 80 | 196 | 20 | 23 | 100 | 28 | M16x1.5 | 8 | 25 | 21H | 5 | 50 | 6.0 | M12x1.25 |
| KPIS-80-70 | 80 | 236 | 20 | 23 | 140 | 28 | M16x1.5 | 8 | 25 | 21H | 5 | 70 | 6.0 | M12x1.25 |
| KPIS-100-10 | 100 | 108 | 20 | 25 | 25 | 28 | M16x1.5 | 5 | 10 | 21H | 5 | 10 | 6.0 | M12x1.25 |
| KPIS-100-30 | 100 | 156 | 20 | 23 | 60 | 28 | M16x1.5 | 8 | 25 | 21H | 5 | 30 | 6.0 | M12x1.25 |
| KPIS-100-50 | 100 | 196 | 20 | 23 | 100 | 28 | M16x1.5 | 8 | 25 | 21H | 5 | 50 | 6.0 | M12x1.25 |
| KPIS-100-70 | 100 | 236 | 20 | 23 | 140 | 28 | M16x1.5 | 8 | 25 | 21H | 5 | 70 | 6.0 | M12x1.25 |

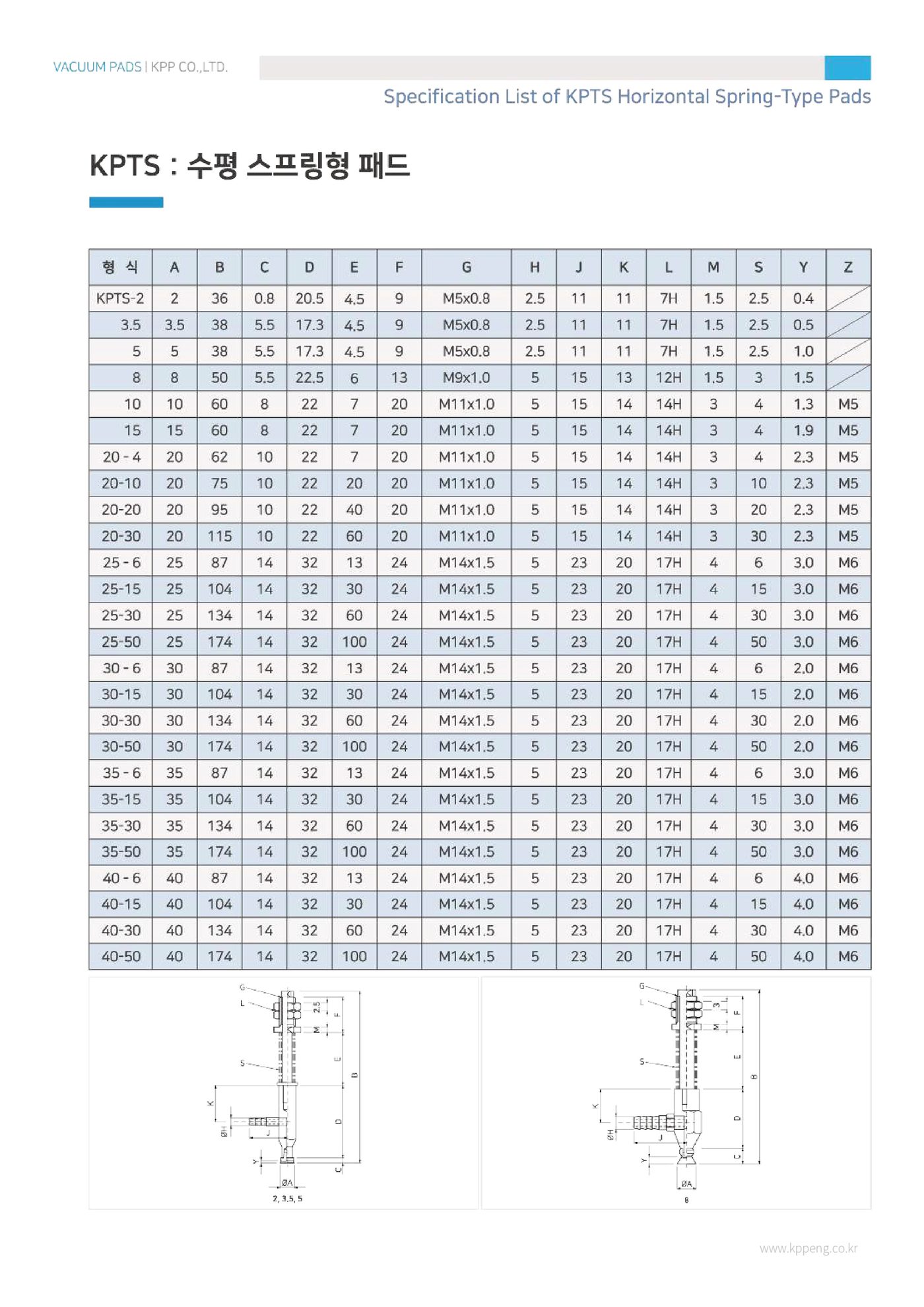

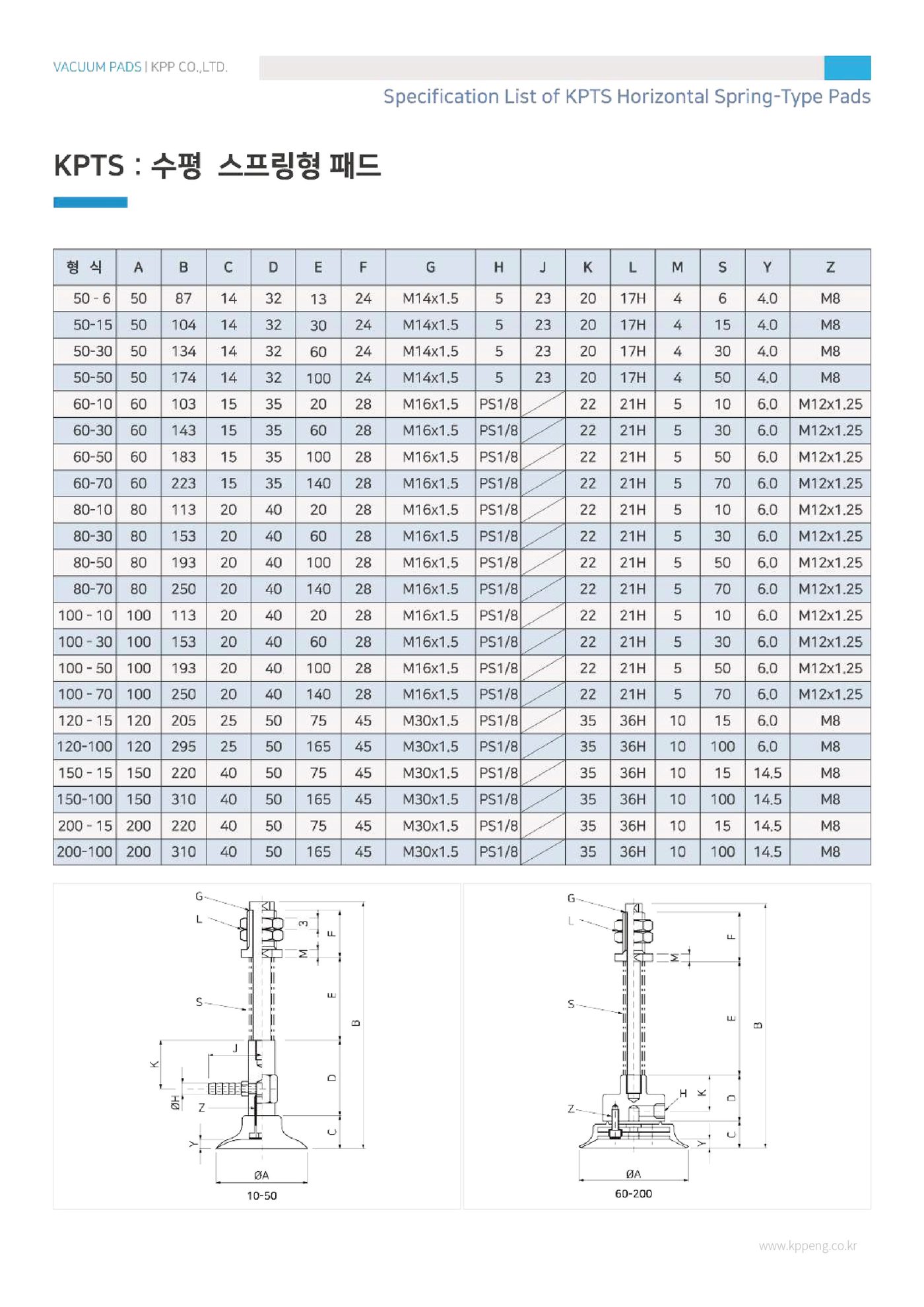

KPTS
수평 스프링형 패드
Horizontal Spring-Type Pads
진공 포트가 옆으로 나오는 스프링형입니다. 스트로크 4 ~ 100 mm.
KPTS-2 ~ KPTS-200-100 · 48개 형번
| 형식 | A | B | C | D | E | F | G | H | J | K | L | M | S | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KPTS-2 | 2 | 36 | 0.8 | 20.5 | 4.5 | 9 | M5x0.8 | 2.5 | 11 | 11 | 7H | 1.5 | 2.5 | 0.4 | |
| KPTS-3.5 | 3.5 | 38 | 5.5 | 17.3 | 4.5 | 9 | M5x0.8 | 2.5 | 11 | 11 | 7H | 1.5 | 2.5 | 0.5 | |
| KPTS-5 | 5 | 38 | 5.5 | 17.3 | 4.5 | 9 | M5x0.8 | 2.5 | 11 | 11 | 7H | 1.5 | 2.5 | 1.0 | |
| KPTS-8 | 8 | 50 | 5.5 | 22.5 | 6 | 13 | M9x1.0 | 5 | 15 | 13 | 12H | 1.5 | 3 | 1.5 | |
| KPTS-10 | 10 | 60 | 8 | 22 | 7 | 20 | M11x1.0 | 5 | 15 | 14 | 14H | 3 | 4 | 1.3 | M5 |
| KPTS-15 | 15 | 60 | 8 | 22 | 7 | 20 | M11x1.0 | 5 | 15 | 14 | 14H | 3 | 4 | 1.9 | M5 |
| KPTS-20-4 | 20 | 62 | 10 | 22 | 7 | 20 | M11x1.0 | 5 | 15 | 14 | 14H | 3 | 4 | 2.3 | M5 |
| KPTS-20-10 | 20 | 75 | 10 | 22 | 20 | 20 | M11x1.0 | 5 | 15 | 14 | 14H | 3 | 10 | 2.3 | M5 |
| KPTS-20-20 | 20 | 95 | 10 | 22 | 40 | 20 | M11x1.0 | 5 | 15 | 14 | 14H | 3 | 20 | 2.3 | M5 |
| KPTS-20-30 | 20 | 115 | 10 | 22 | 60 | 20 | M11x1.0 | 5 | 15 | 14 | 14H | 3 | 30 | 2.3 | M5 |
| KPTS-25-6 | 25 | 87 | 14 | 32 | 13 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 6 | 3.0 | M6 |
| KPTS-25-15 | 25 | 104 | 14 | 32 | 30 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 15 | 3.0 | M6 |
| KPTS-25-30 | 25 | 134 | 14 | 32 | 60 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 30 | 3.0 | M6 |
| KPTS-25-50 | 25 | 174 | 14 | 32 | 100 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 50 | 3.0 | M6 |
| KPTS-30-6 | 30 | 87 | 14 | 32 | 13 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 6 | 2.0 | M6 |
| KPTS-30-15 | 30 | 104 | 14 | 32 | 30 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 15 | 2.0 | M6 |
| KPTS-30-30 | 30 | 134 | 14 | 32 | 60 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 30 | 2.0 | M6 |
| KPTS-30-50 | 30 | 174 | 14 | 32 | 100 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 50 | 2.0 | M6 |
| KPTS-35-6 | 35 | 87 | 14 | 32 | 13 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 6 | 3.0 | M6 |
| KPTS-35-15 | 35 | 104 | 14 | 32 | 30 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 15 | 3.0 | M6 |
| KPTS-35-30 | 35 | 134 | 14 | 32 | 60 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 30 | 3.0 | M6 |
| KPTS-35-50 | 35 | 174 | 14 | 32 | 100 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 50 | 3.0 | M6 |
| KPTS-40-6 | 40 | 87 | 14 | 32 | 13 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 6 | 4.0 | M6 |
| KPTS-40-15 | 40 | 104 | 14 | 32 | 30 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 15 | 4.0 | M6 |
| KPTS-40-30 | 40 | 134 | 14 | 32 | 60 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 30 | 4.0 | M6 |
| KPTS-40-50 | 40 | 174 | 14 | 32 | 100 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 50 | 4.0 | M6 |
| KPTS-50-6 | 50 | 87 | 14 | 32 | 13 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 6 | 4.0 | M8 |
| KPTS-50-15 | 50 | 104 | 14 | 32 | 30 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 15 | 4.0 | M8 |
| KPTS-50-30 | 50 | 134 | 14 | 32 | 60 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 30 | 4.0 | M8 |
| KPTS-50-50 | 50 | 174 | 14 | 32 | 100 | 24 | M14x1.5 | 5 | 23 | 20 | 17H | 4 | 50 | 4.0 | M8 |
| KPTS-60-10 | 60 | 103 | 15 | 35 | 20 | 28 | M16x1.5 | PS1/8 | 22 | 21H | 5 | 10 | 6.0 | M12x1.25 | |
| KPTS-60-30 | 60 | 143 | 15 | 35 | 60 | 28 | M16x1.5 | PS1/8 | 22 | 21H | 5 | 30 | 6.0 | M12x1.25 | |
| KPTS-60-50 | 60 | 183 | 15 | 35 | 100 | 28 | M16x1.5 | PS1/8 | 22 | 21H | 5 | 50 | 6.0 | M12x1.25 | |
| KPTS-60-70 | 60 | 223 | 15 | 35 | 140 | 28 | M16x1.5 | PS1/8 | 22 | 21H | 5 | 70 | 6.0 | M12x1.25 | |
| KPTS-80-10 | 80 | 113 | 20 | 40 | 20 | 28 | M16x1.5 | PS1/8 | 22 | 21H | 5 | 10 | 6.0 | M12x1.25 | |
| KPTS-80-30 | 80 | 153 | 20 | 40 | 60 | 28 | M16x1.5 | PS1/8 | 22 | 21H | 5 | 30 | 6.0 | M12x1.25 | |
| KPTS-80-50 | 80 | 193 | 20 | 40 | 100 | 28 | M16x1.5 | PS1/8 | 22 | 21H | 5 | 50 | 6.0 | M12x1.25 | |
| KPTS-80-70 | 80 | 250 | 20 | 40 | 140 | 28 | M16x1.5 | PS1/8 | 22 | 21H | 5 | 70 | 6.0 | M12x1.25 | |
| KPTS-100-10 | 100 | 113 | 20 | 40 | 20 | 28 | M16x1.5 | PS1/8 | 22 | 21H | 5 | 10 | 6.0 | M12x1.25 | |
| KPTS-100-30 | 100 | 153 | 20 | 40 | 60 | 28 | M16x1.5 | PS1/8 | 22 | 21H | 5 | 30 | 6.0 | M12x1.25 | |
| KPTS-100-50 | 100 | 193 | 20 | 40 | 100 | 28 | M16x1.5 | PS1/8 | 22 | 21H | 5 | 50 | 6.0 | M12x1.25 | |
| KPTS-100-70 | 100 | 250 | 20 | 40 | 140 | 28 | M16x1.5 | PS1/8 | 22 | 21H | 5 | 70 | 6.0 | M12x1.25 | |
| KPTS-120-15 | 120 | 205 | 25 | 50 | 75 | 45 | M30x1.5 | PS1/8 | 35 | 36H | 10 | 15 | 6.0 | M8 | |
| KPTS-120-100 | 120 | 295 | 25 | 50 | 165 | 45 | M30x1.5 | PS1/8 | 35 | 36H | 10 | 100 | 6.0 | M8 | |
| KPTS-150-15 | 150 | 220 | 40 | 50 | 75 | 45 | M30x1.5 | PS1/8 | 35 | 36H | 10 | 15 | 14.5 | M8 | |
| KPTS-150-100 | 150 | 310 | 40 | 50 | 165 | 45 | M30x1.5 | PS1/8 | 35 | 36H | 10 | 100 | 14.5 | M8 | |
| KPTS-200-15 | 200 | 220 | 40 | 50 | 75 | 45 | M30x1.5 | PS1/8 | 35 | 36H | 10 | 15 | 14.5 | M8 | |
| KPTS-200-100 | 200 | 310 | 40 | 50 | 165 | 45 | M30x1.5 | PS1/8 | 35 | 36H | 10 | 100 | 14.5 | M8 |
규격 선정이 어려우신가요?
공작물 무게와 재질, 진공도를 알려주시면 맞는 패드와 금구를 추천해 드립니다.
051-783-5283견적문의 안내
