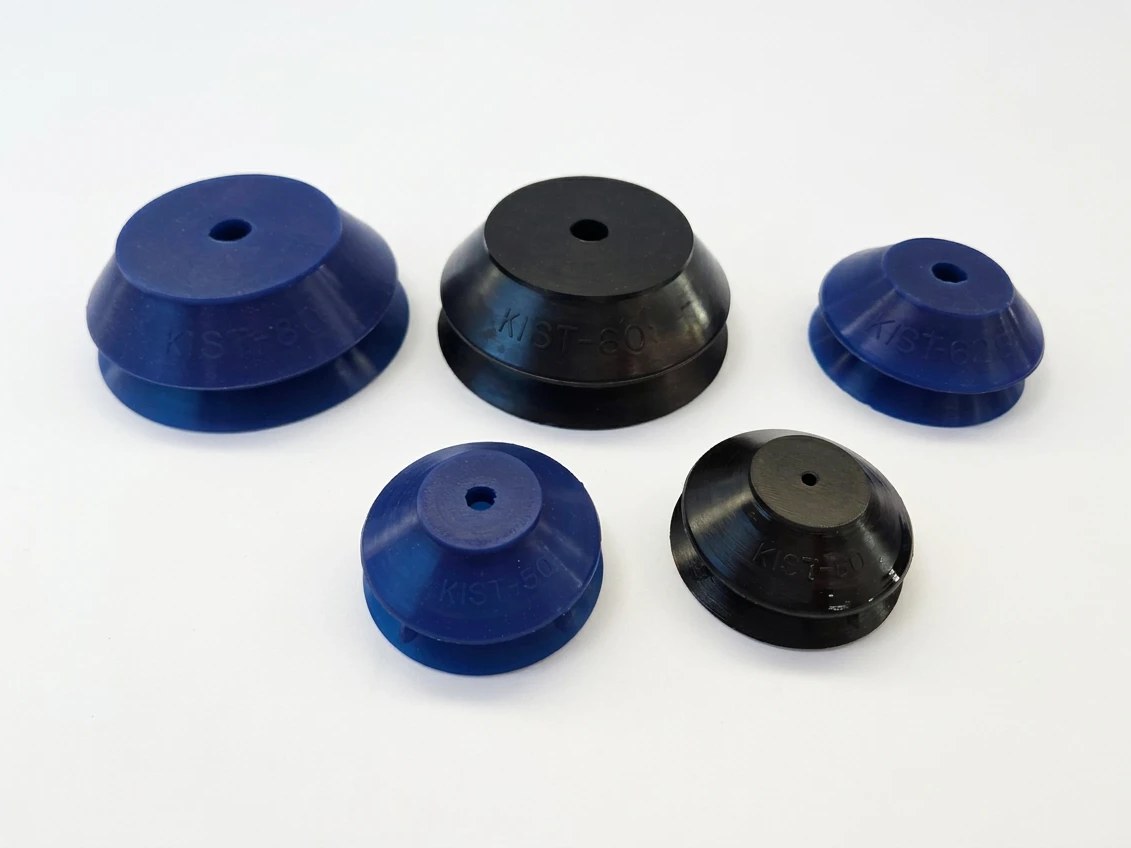

BELLOWS SUCTION CUPS
⤓ 제품 카탈로그 다운로드벨로즈 패드 B · D
높이 보정이 필요할 때, 수직 이동이 있을 때, 곡면이나 얇은 공작물을 분리할 때 사용합니다. 표준 크기 Ø10 ~ Ø150.

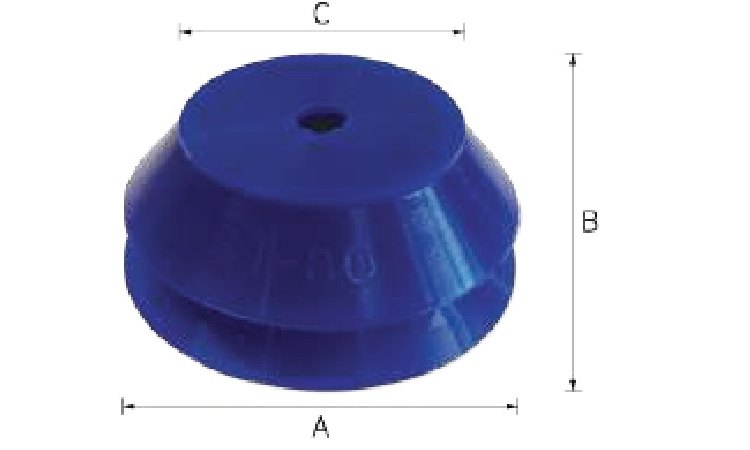

D 시리즈 Lifting Power · 단위 mm
| Model | A (외경) | B (높이) | C |
|---|---|---|---|
| D-40 | 40 | 22 | 17 |
| D-50 | 50 | 25 | 25 |
| D-62.5 | 62.5 | 27 | 32 |
| D-80 | 80 | 34 | 57 |
| D-110 | 110 | 43 | 61 |
재질 특성 Material Properties
| 재질 | 내마모성 | 내유성 | 사용 온도 | 내후·내오존성 |
|---|---|---|---|---|
| SILICONE 50 | Good | Very good | -70 ~ +250 ℃ | Excellent |
| TWO 50 | Excellent | Good | -40 ~ +110 ℃ | Excellent |
B 시리즈 치수·부품 번호 B10 ~ B150
규격 선정이 어려우신가요?
공작물 무게와 재질, 진공도를 알려주시면 맞는 패드와 금구를 추천해 드립니다.
051-783-5283견적문의 안내
